باورچی خانه جو شيف پچائڻ وارو روبوٽ ڪڪنگ مشين سوئچ ٿيل ريليڪٽنس موٽر
موٽر پيٽرولر
| آپريٽنگ وولٹیج | ڊي سي 300V |
| موجوده درجه بندي | 2.8±10%A |
| وڌ ۾ وڌ موجوده | 5.4A |
| شروعاتي وولٹیج | DC23V ~ 25V |
| درجه بندي طاقت | 700±10%W |
| درجه بندي جي رفتار | 35000±10%RPM |
| بيڪار طاقت | <100W |
| قطبن جو تعداد | 2 |
| ٽوڪ | 0.2NM |
| تاثير | 80%±10% |
| تبديلي | محوري CW |
| شور | 96dB MAX، <30cm |
| وزن | 1.68 ڪلوگرام |
| برداشت ڪرڻ | 2 بال بيئرنگ |
| ڪنٽرول | هال سينسر |
| انسٽال ڪريو | flange جبل |

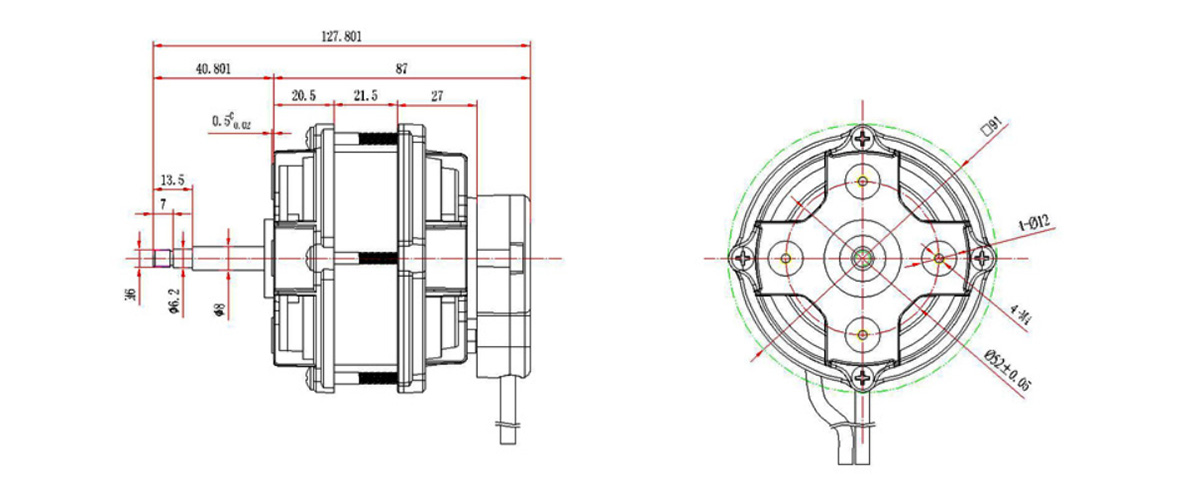

موٽر جي جوڙجڪ

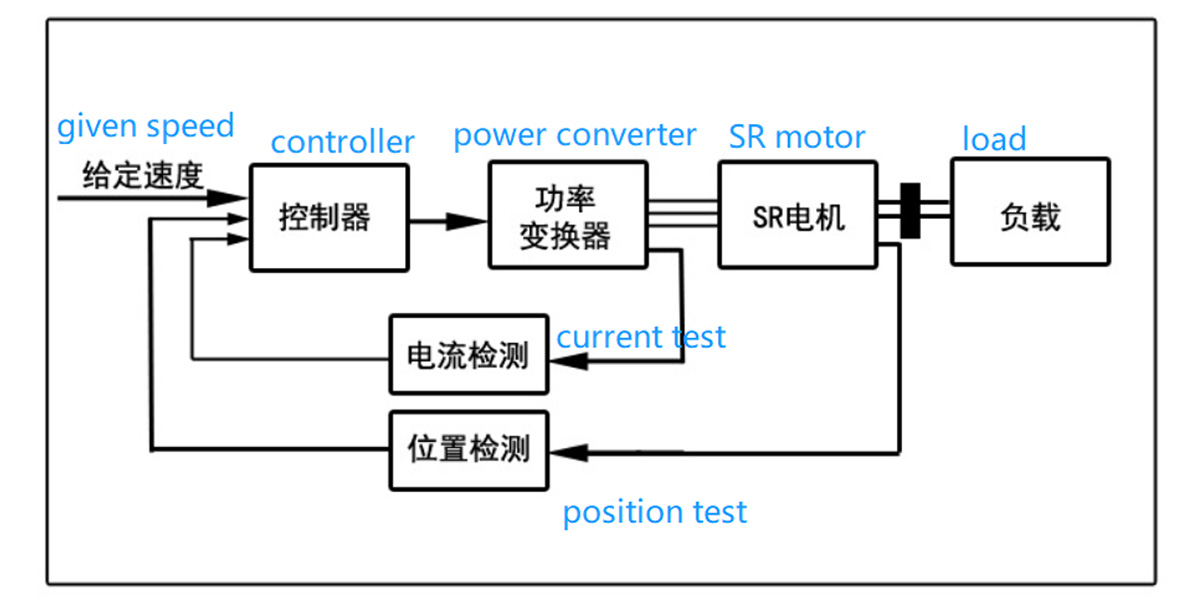

1. سوئچ ٿيل بيچيني موٽر ڊرائيو سسٽم جو ٺهيل
سوئچ ٿيل ريليڪٽنس موٽر ڊرائيو سسٽم (ايس آر ڊي) بنيادي طور تي سوئچ ٿيل ريليڪٽنس موٽر، پاور ڪنورٽر، ڪنٽرولر ۽ ڊيڪٽر تي مشتمل آهي.
2.تبديل ٿيل بيچيني موٽر
ايس آر موٽرز کي سنگل فيز، ٽو فيز، ٽي فيز، چار فيز ۽ ملٽي فيز ڍانچي ۾ مختلف فيز نمبرن سان ڊزائين ڪري سگھجن ٿا، ۽ اتي موجود آھن سنگل ٽوٿ ڍانچي في قطب ۽ ملٽي ٽوٿ ڍانچي في قطب، محوري ايئر خال، ريڊيل ايئر گپ ۽ محوري ايئر گپ.هڪ ريڊيل هائبرڊ ايئر گپ ڍانچي، اندروني روٽر ۽ ٻاهرئين روٽر جي جوڙجڪ، ٽن مرحلن کان هيٺ SR موٽر عام طور تي خود شروع ڪرڻ جي صلاحيت نه هوندي آهي.torque fluctuation کي گھٽائڻ لاءِ گھڻن مرحلن جو فائدو آھي، پر اھو پيچيده ڍانچي، گھڻن مکيه سوئچنگ ڊوائيسز ۽ وڌندڙ قيمتن جو سبب بڻجندو آھي.هن وقت، ٻه-مرحلي 6/4-قطب جوڙجڪ ۽ چار-مرحلي 8/6-سطح جي جوڙجڪ وڏي پيماني تي استعمال ٿيندا آهن.

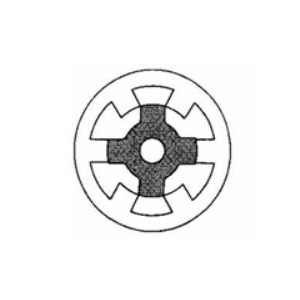

باقاعده جوڙجڪ 3-مرحلو
6/4 پولر SR موٽر

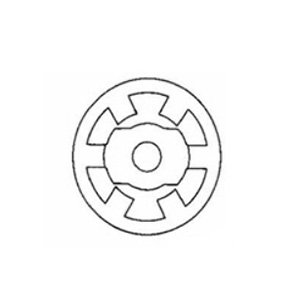

3-مرحلو 6/2
پولر SR موٽر
3-مرحلو 6/8
پولر SR موٽر

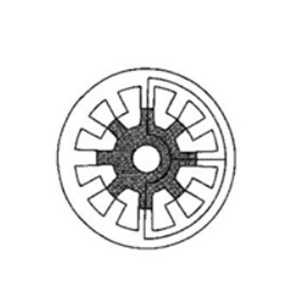

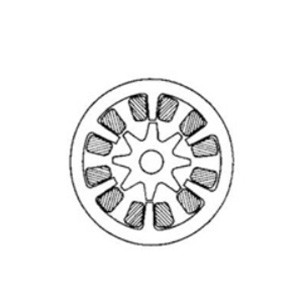

3-مرحلو 12/8
پولر SR موٽر

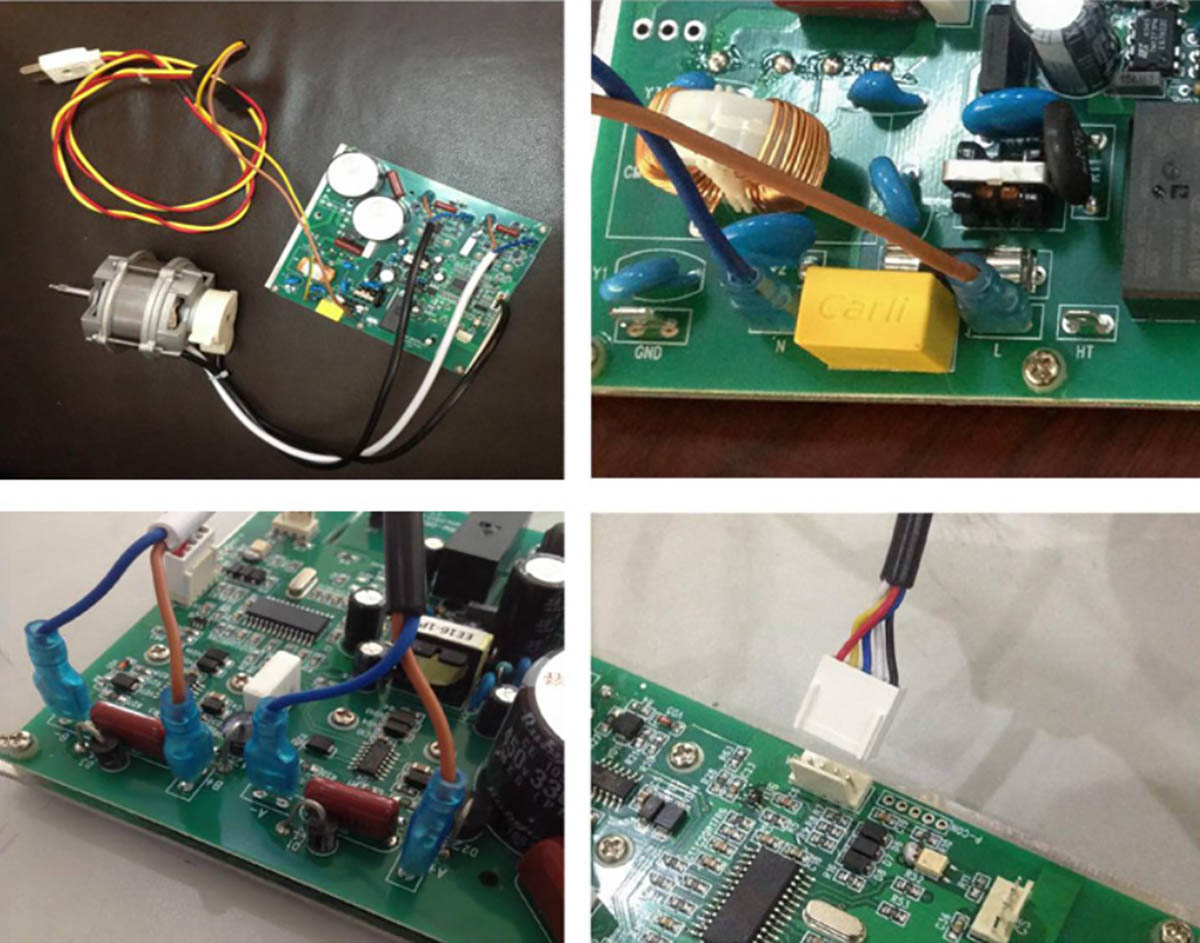

3. موٽر ۽ ڊرائيور جي جسماني وائرنگ ڊراگرام

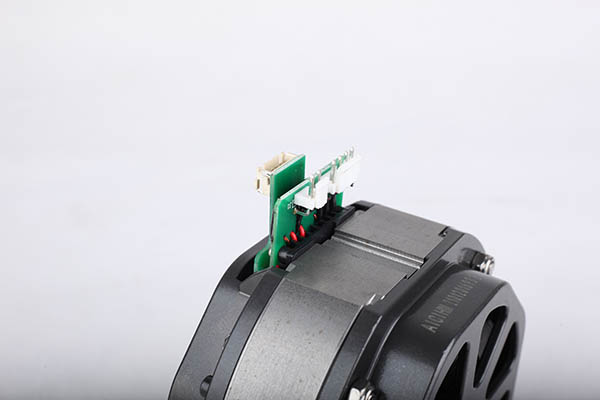

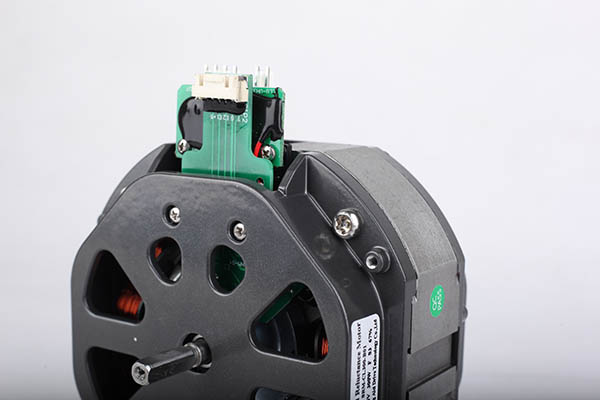

پراڊڪٽ فوٽو
موٽر مرحلو وائرنگ
ڪارو (ڪارو /A + نيرو /A-)، اڇو (ناسي /A + نيرو /A-)، تار جي ڊيگهه L=380 ± 50mm
هال جي تار وائرنگ:
ڳاڙهو (+5V)، ڪارو (GND)، پيلو (SA)، نيرو (SB)، اڇو (SC)، لڪير جي ڊيگهه L = لڪير جي ڊيگهه L = 380 ± 50mm
اسٽوريج: 5 ℃ ~ 40 ℃، نمي <90٪
موصليت ڪلاس: ايف
ڪرڪ فري ڪوئل 3 منٽن لاءِ 130% ريڊ ٿيل وولٽيج تي ڦري ٿو.
ڪم ڪندڙ زندگي: 2000 ڪلاڪ عام ڪم ڪندڙ حالتن هيٺ.
محوري بي گھرڻ 0.02mm کان گهٽ هجڻ گهرجي جڏهن موٽر هلندي آهي.
موٽر خاصيتون
1.هاء سسٽم جي ڪارڪردگي: ان جي وسيع رفتار جي ضابطي جي حد ۾، مجموعي ڪارڪردگي گهٽ ۾ گهٽ 10٪ ٻين اسپيڊ ريگيوليشن سسٽم کان وڌيڪ آهي، ۽ اعلي ڪارڪردگي گهٽ رفتار ۽ غير درجه بندي لوڊ تي وڌيڪ واضح آهي.
2.اسپيڊ ريگوليشن جي وسيع رينج، گھٽ رفتار تي ڊگھي مدت جو آپريشن: اھو لوڊ ھيٺ ھلائي سگھي ٿو ھڪڙي ڊگھي وقت تائين رينج ۾ صفر کان وڌ ۾ وڌ رفتار تائين، ۽ موٽر ۽ ڪنٽرولر جي گرمي پد جي اڀار درجه بندي ٿيل لوڊ کان گھٽ آھي.
3.هاء شروعاتي ٽوڪ، گهٽ شروعاتي موجوده: جڏهن شروعاتي ٽوڪ 150٪ ريڊ ٿيل ٽوڪ تائين پهچي ٿو، شروعاتي ڪرنٽ صرف 30٪ ريڊ ٿيل موجوده آهي.
4. اهو بار بار شروع ۽ بند ڪري سگهي ٿو، ۽ اڳتي ۽ ريورس گردش جي وچ ۾ سوئچ ڪري سگهي ٿو: اهو بار بار شروع ۽ بند ڪري سگهي ٿو، ۽ بار بار اڳتي ۽ ريورس گردش جي وچ ۾ سوئچ ڪري سگھي ٿو.جڏهن بريڪنگ يونٽ هوندو آهي ۽ بريڪنگ پاور وقت جي گهرج پوري ڪري ٿي، شروع-روڪ ۽ فارورڊ-ريورس سوئچنگ 1,000 ڀيرا في ڪلاڪ کان وڌيڪ پهچي سگهي ٿي.
5. مضبوط اوورلوڊ ظرفيت: جڏهن لوڊ ٿوري وقت لاءِ ريٽيڊ لوڊ کان تمام گهڻو وڏو هوندو آهي، رفتار گهٽجي ويندي، وڌ ۾ وڌ اوورلوڊ پاور برقرار رکيو ويندو، ۽ ڪو به اوور ڪرنٽ رجحان نه هوندو.جڏهن لوڊ معمول ڏانهن موٽندو آهي، رفتار سيٽ رفتار ڏانهن موٽندي آهي.
6.مشيني طاقت ۽ reliability موٽر جي ٻين قسمن جي ڀيٽ ۾ اعلي آهن.روٽر ۾ ڪو به مستقل مقناطيس نه آهي ۽ ٿي سگهي ٿو هڪ اعلي قابل اجازت گرمي پد ۾ اضافو.
درخواست
فين ۽ پچائڻ واري مشين
